来源|《土木建筑工程信息技术》期刊2026年第一期论文精选

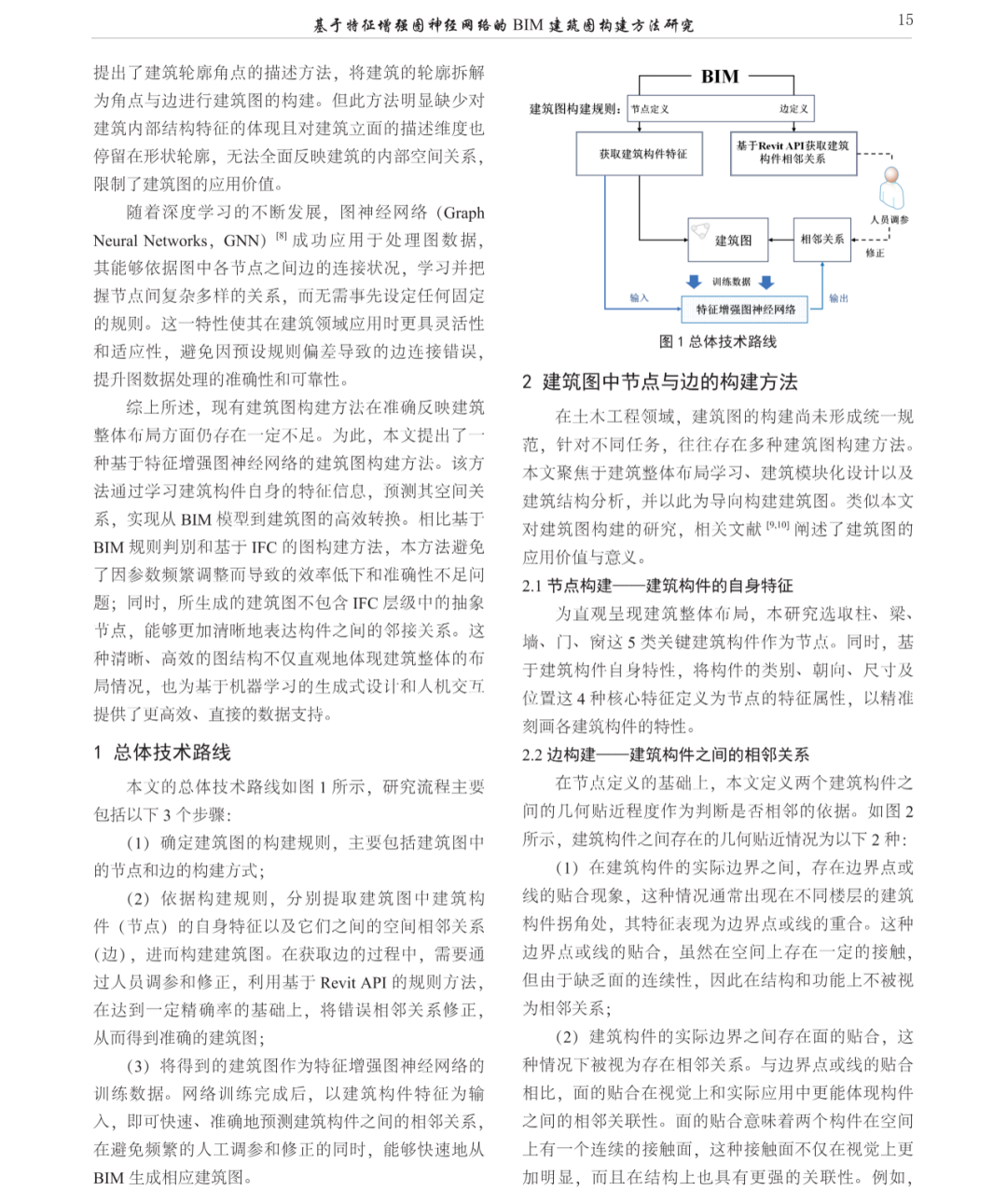

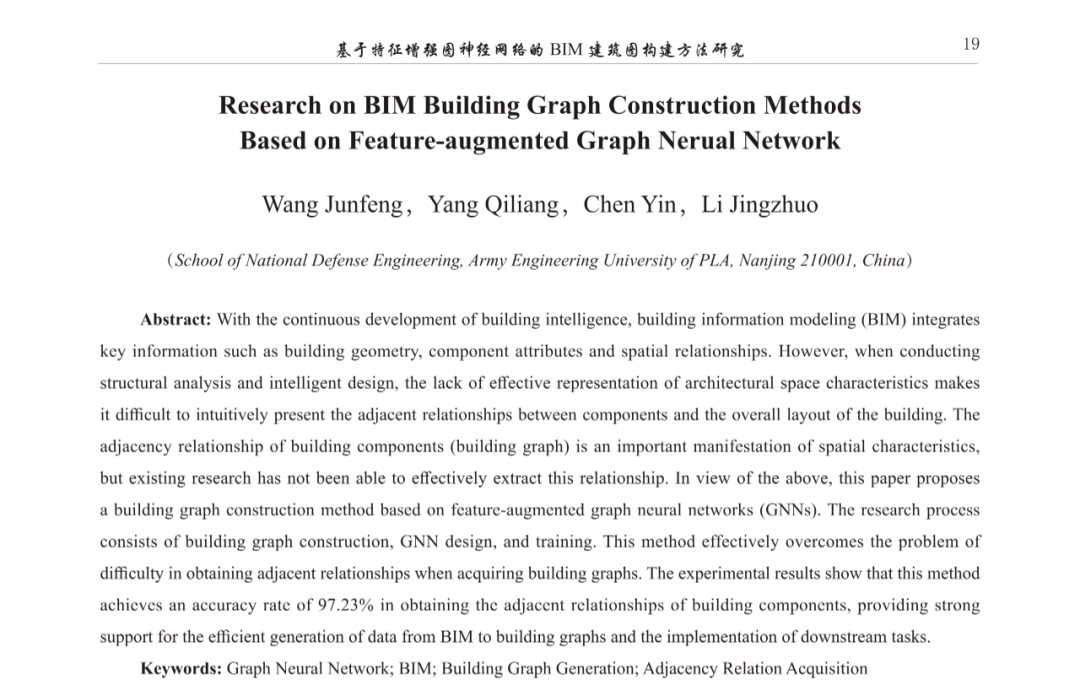

基于特征增强图神经网络的BIM建筑图构建方法研究

论文精选

本期内容参考《土木建筑工程信息技术》期刊2026年第一期论文精选在建筑行业追求智能化发展的征程中,建筑信息模型(BIM)虽承载着建筑的多维信息,却在建筑结构分析与智能设计环节遭遇“瓶颈”——建筑空间特征难以有效表征,构件相邻关系与整体布局无法直观呈现。这一痛点长期困扰着行业发展,如今,陆军工程大学国防工程学院王俊锋等人的研究——《基于特征增强图神经网络的BIM建筑图构建方法研究》,为破局而来。

行业困境:传统方法“力不从心”



建筑构件相邻关系作为空间特征的关键体现,对建筑结构分析、智能设计等工作至关重要。然而,现有建筑图构建方法存在明显不足。基于BIM规则判别和IFC的图构建方式,或因参数调整频繁导致效率与准确性欠佳,或因生成图含大量抽象节点,无法清晰展现构件间真实空间关系,难以满足建筑智能化发展需求。


创新突破:特征增强图神经网络显身手



研究团队提出创新性方法,涵盖建筑图构建、图神经网络设计与训练三大核心步骤。

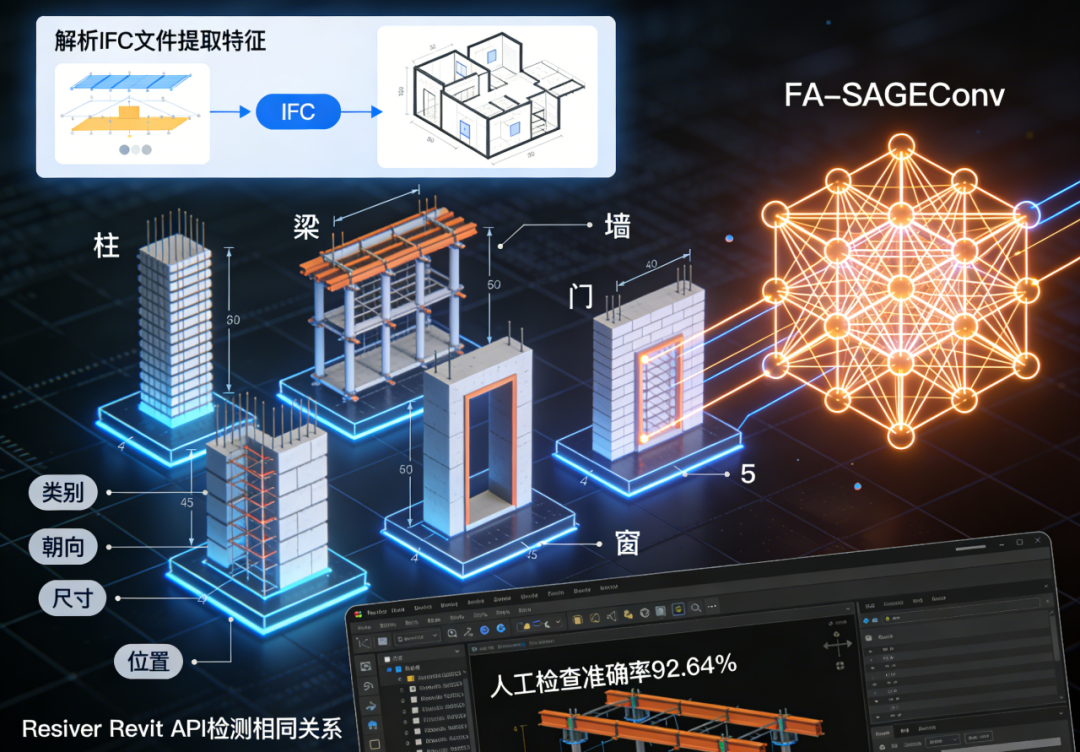

建筑图构建时,精准定义节点与边。选取柱、梁、墙、门、窗5类关键构件为节点,以类别、朝向、尺寸、位置4种特征刻画节点属性;依据构件实际边界面贴合情况判断相邻关系,为数据处理奠定基础。

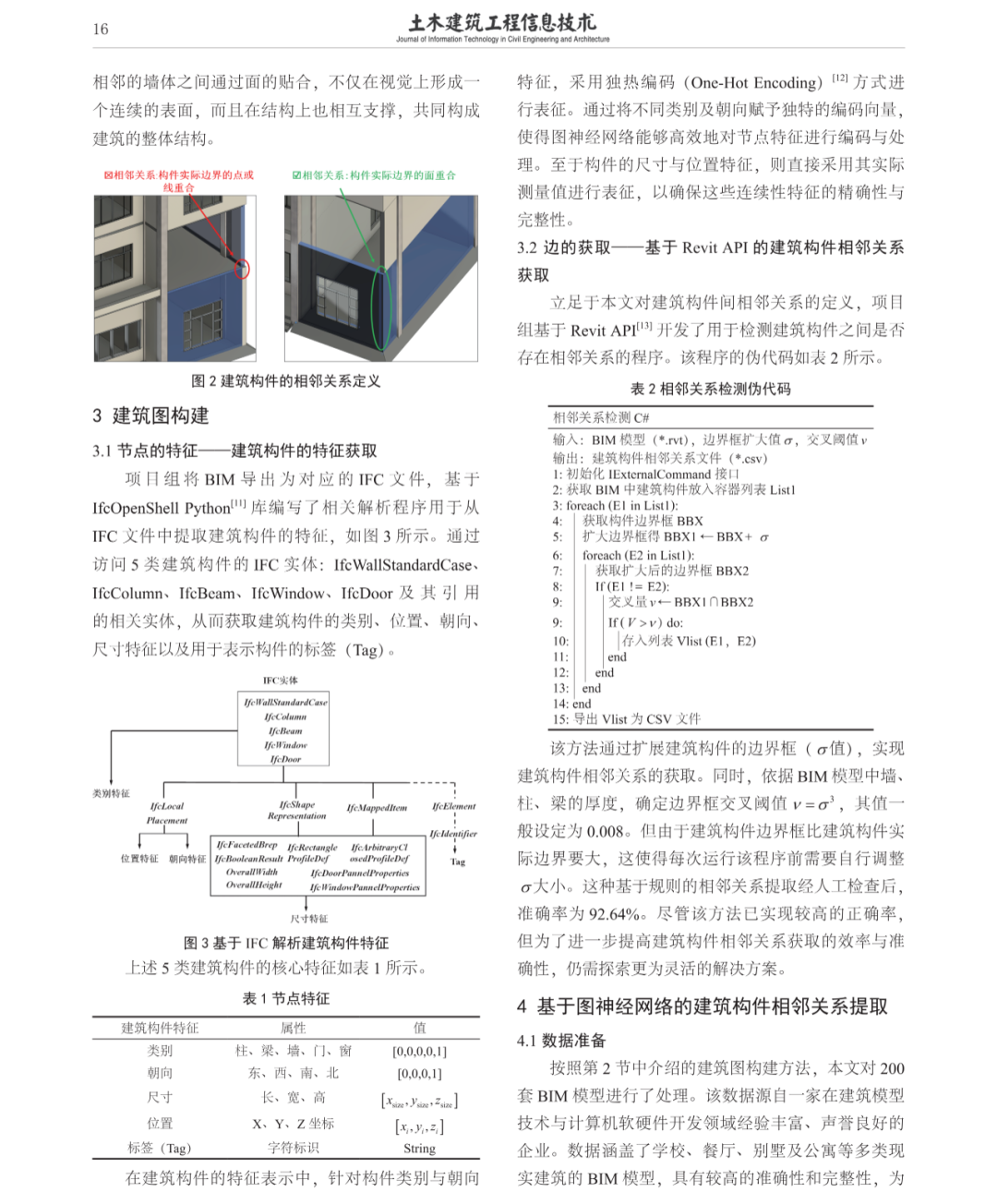

特征获取环节,借助技术手段确保数据精准。通过解析IFC文件提取构件特征,利用独热编码表征类别与朝向,直接采用实际测量值表示尺寸与位置;基于Revit API开发程序检测相邻关系,经人工检查准确率达92.64%。

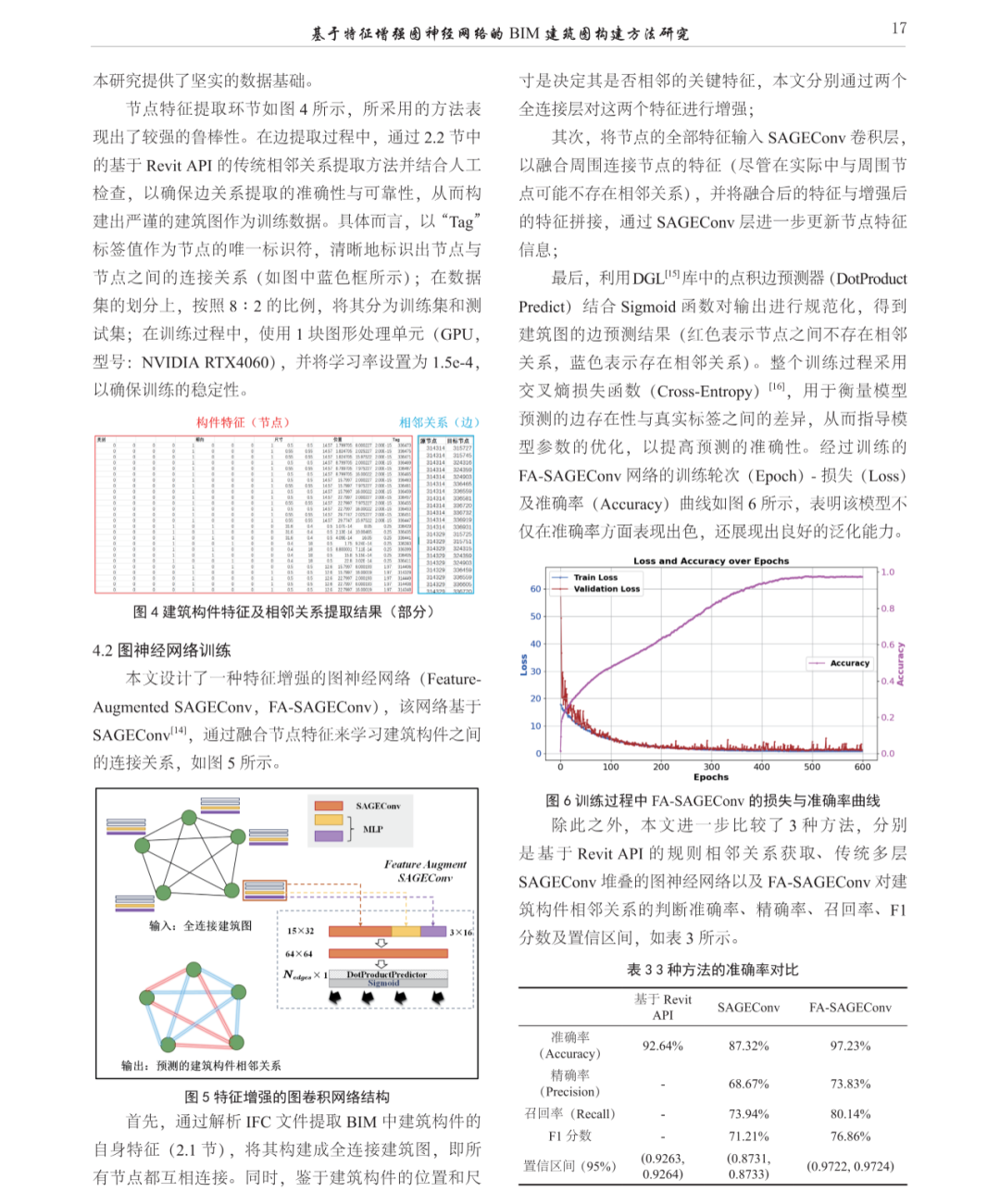

图神经网络设计训练中,创新设计特征增强的FA - SAGEConv网络,融合节点特征学习构件连接关系。对200套现实建筑BIM模型数据进行训练测试,采用合适参数与优化方法,使模型展现出卓越性能。


卓越成效:精准高效引领行业变革

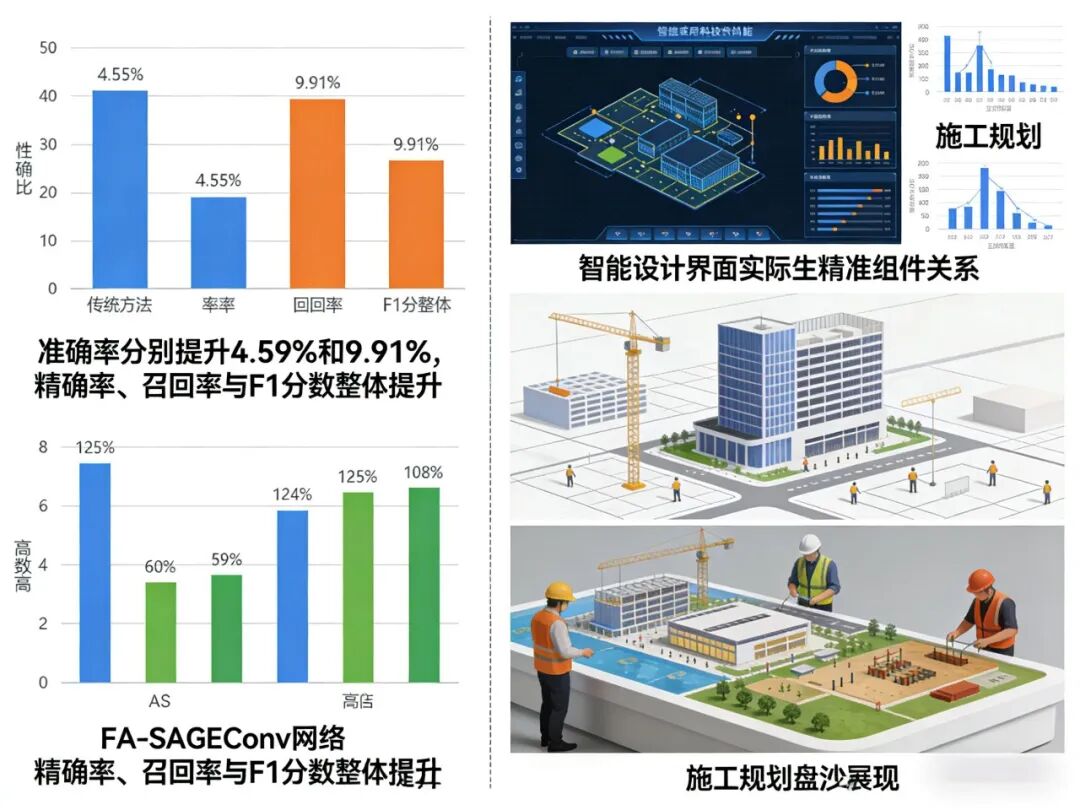

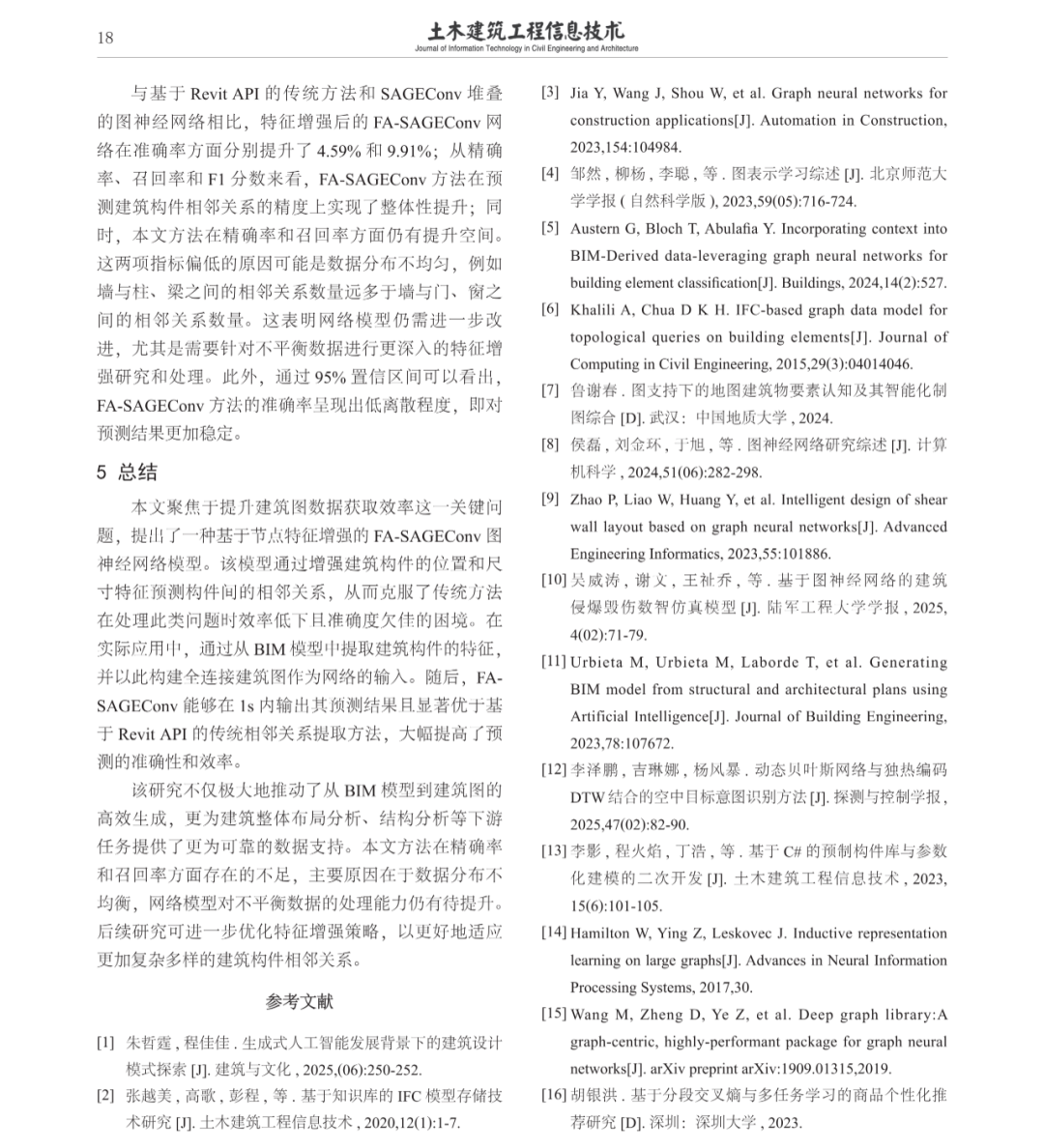

实验结果彰显该方法的显著优势。与传统基于Revit API的方法及SAGEConv堆叠图神经网络相比,FA - SAGEConv网络在获取建筑构件相邻关系准确率上分别提升4.59%和9.91%,精确率、召回率与F1分数也整体提升,且预测结果更稳定。这一研究成果为BIM到建筑图数据的高效生成及下游任务开展提供了有力支持,有望推动建筑设计、施工规划等环节的智能化升级,助力建筑行业在智能化的道路上大步迈进。
