BIM标准丨6月1日起正式实施！河北省推动“数字住建”标准落地（附标准下载）

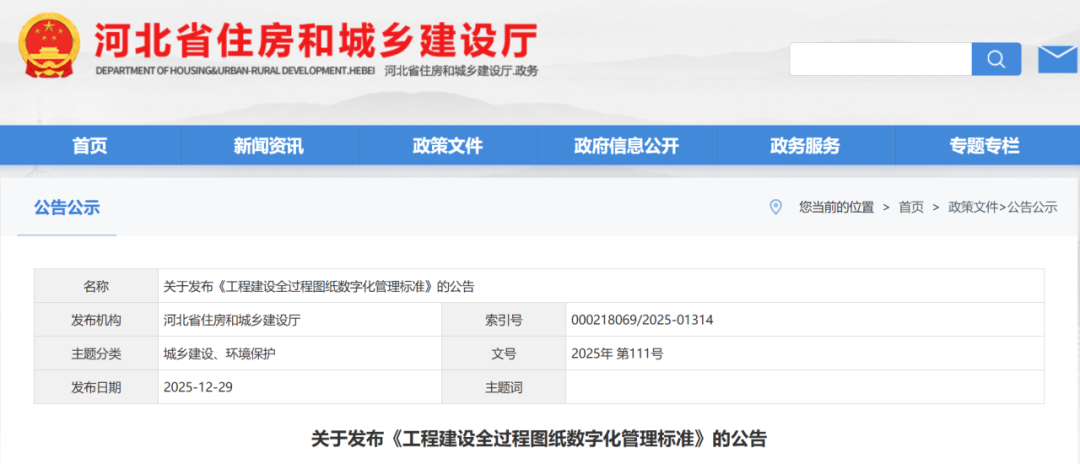

为落实“数字住建”建设，河北省正式发布《工程建设全过程图纸数字化管理标准》（编号为DB13(J)/T 8636-2025），适用于全省房屋建筑与市政基础设施工程，自2026年6月1日起实施。
一、标准出台的背景与意义
随着“互联网+”与建筑信息模型（BIM）技术的快速发展，传统纸质蓝图提交方式已无法满足信息化管理需求。本标准总结了我省图纸数字化管理试点的技术成果与经验，为工程建设全过程（含勘察、设计、施工、竣工）图纸及BIM模型的数字化处理与管理提供了统一技术依据，有力推动我省工程建设领域数字化、智能化转型。
二、标准涵盖的主要内容
标准共分5章和3个附录，主要技术内容包括：
总则、术语、基本规定、图纸数字化处理（文件分类、图纸要求、BIM模型要求）、图纸数字化管理（施工许可、施工、竣工验收阶段管理及数据安全）、附录（文件夹结构、命名示例、提交流程图）。
三、核心要点梳理
1. 全过程覆盖，四阶段管理
工程建设全过程划分为：工程建设许可阶段、施工许可阶段、施工阶段、竣工验收阶段。各阶段图纸及BIM成果的提交、审查、变更、归档均需通过图纸数字化管理平台完成，实现“一套图纸管到底”。
2. 图纸数字化处理标准化
图纸命名格式统一为：图号_图名_[图幅]_分类
文件夹结构分为五级：工程 → 工程类型 → 工程主体 → 设计单元 → 专业类别
图纸标题栏应包含注册章位、出图章位、审图章位、竣工章位，并建议增加唯一二维码，可快速获取项目负责人、专业负责人等关键信息。
所有参与方（建设、勘察、设计、审图、施工）均须采用合法数字签章，确保文件真实、完整、不可篡改。
3. BIM（建筑信息模型）专项要求（重点）
本标准对BIM模型的创建、交付、审查、变更管理作出了明确规定：
模型与图纸严格一致：施工图BIM模型与施工图一致，竣工模型与竣工图一致，并通过一致性审查方可提交。
坐标与高程系统强制统一：采用 2000国家大地坐标系统（CGCS2000） 和 1985国家高程基准，确保空间数据互通。
命名与交付深度：符合河北省《建筑信息模型交付标准》（DB13(J)/T 8337），交付时除源格式外，还应提供统一公开数据格式文件、模型使用说明书、模型自检报告及应用成果文件。
BIM数字签章：模型中签署单位及人员信息须与图纸保持一致。
设计变更同步修改模型：施工图及模型不得擅自修改；确需修改时，须以设计变更形式线上审查，同时在BIM模型中添加修改记录信息，如需审查机构复审，变更后模型须加盖审图机构数字签章。
施工阶段模型深化：应在施工图模型基础上结合工艺工序、变更、洽商等进行。
竣工模型同步改绘：依据施工图、图纸会审、设计变更、工程洽商等同步修改，最终加盖竣工图电子签名签章。
4. 全过程数字化管理平台功能
平台须具备：统一身份认证、数字签章、版本管理、溯源追踪、在线浏览、协同工作、数据共享、成果归档。
5. 数据安全保障
标准明确要求各环节采取数据安全措施，平台安全等级保护须符合国家规定，并引用多项《信息安全技术》国家标准（GB/T 20270、GB/T 21052、GB/T 22239 等）。
四、标准实施的预期效果
提升监管效率：图纸与BIM模型线上化、结构化，实现“一键查询、全程追溯”。
减少图纸错漏：统一命名、统一格式、一致性审查，降低图纸与模型不一致风险。
强化责任落实：数字签章明确各方责任，变更留痕清晰可查。
支撑智慧城市：标准化BIM数据为城市信息模型（CIM）平台提供高质量数据底座。
五、结语
《工程建设全过程图纸数字化管理标准》的发布，标志着河北省工程建设领域数字化转型迈出坚实一步。各相关单位应认真学习、严格执行，以标准为引领，全面推进图纸及BIM模型的数字化处理与管理，共同构建“数字住建”新生态。

（点击下载：工程建设全过程图纸数字化管理标准）

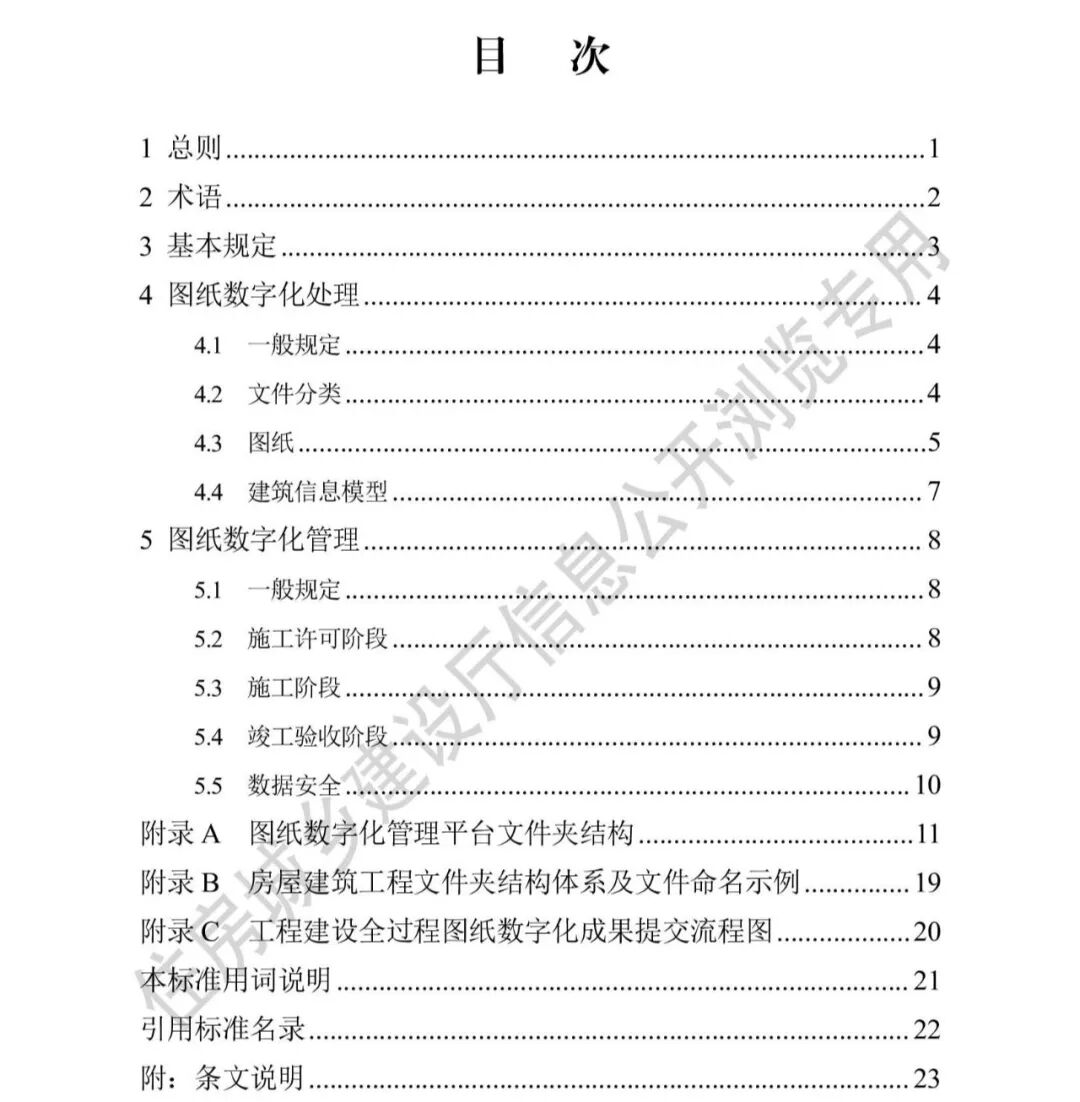

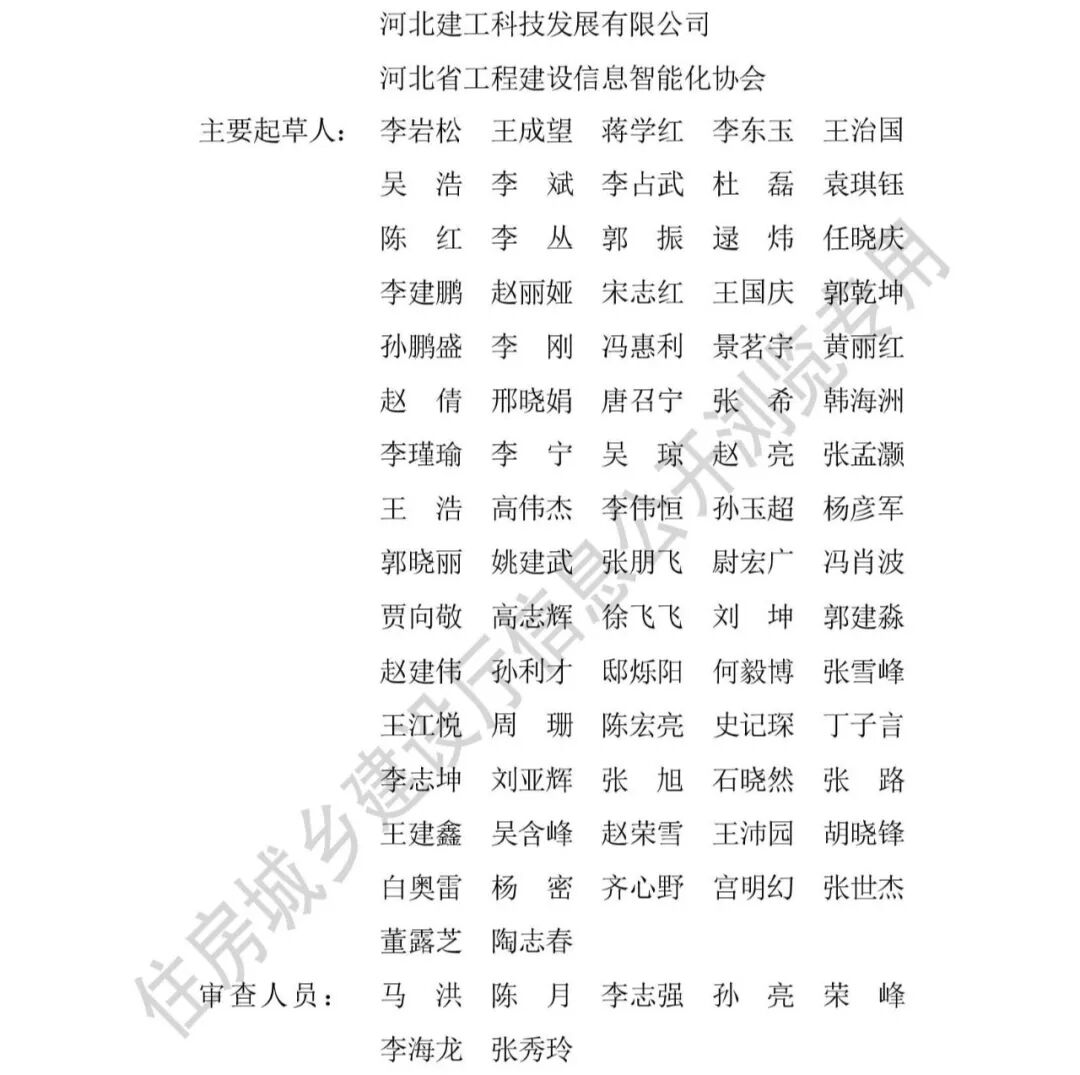

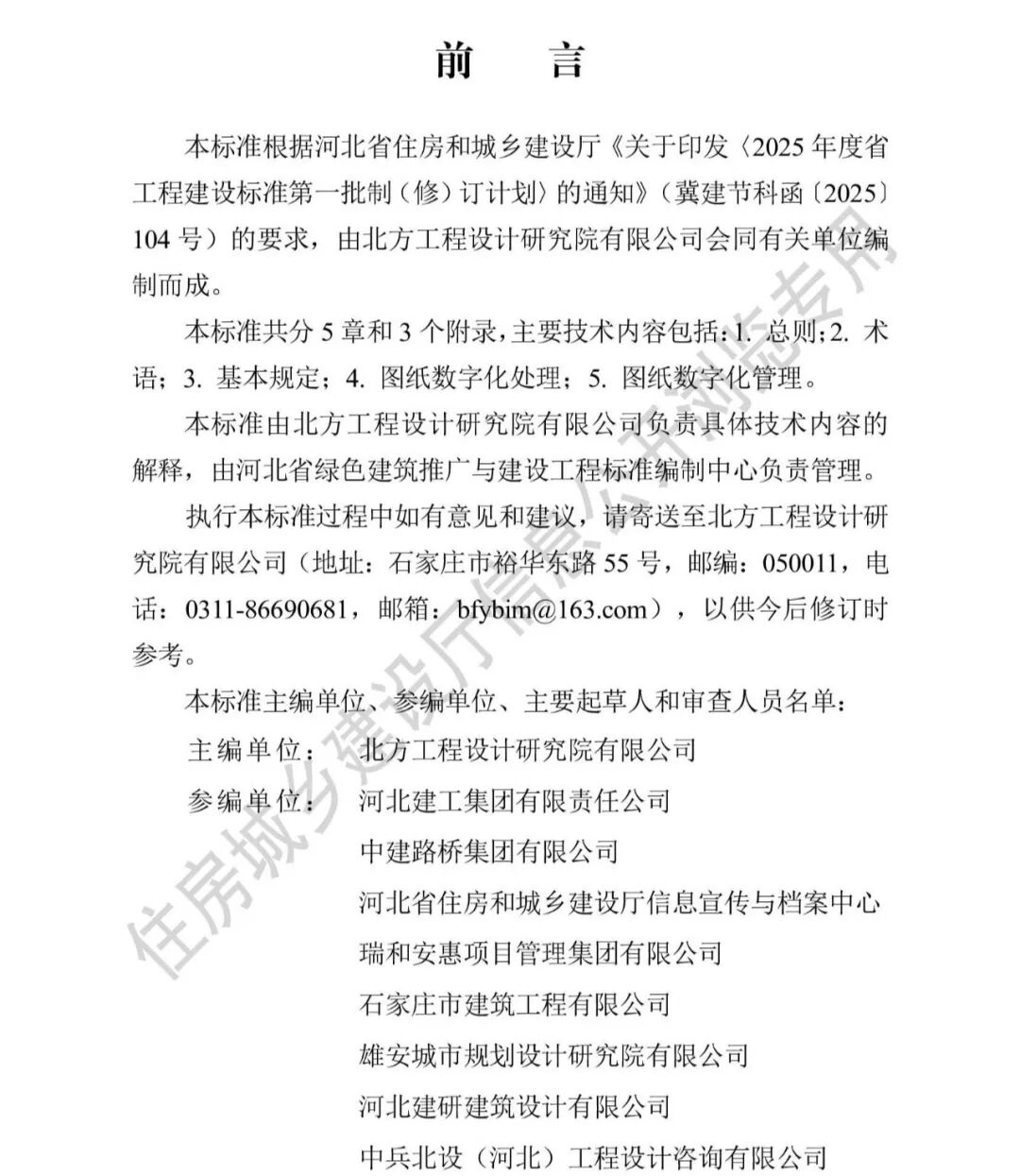

标准前言、目次
